руководство по подключению
скачать инструкцию по подключению в .pdf
Двустворчатый турникет получается в результате установки двух калиток MONO-42 друг напротив друга и запараллеливания сигналов платы управления. За одним исключением - сигналы открытия должны быть соединены зеркально (то есть один сигнал подключается на одной створке на направление входа <, а на другой створке сигнал подключается на направление выхода >).
Так же необходимо запараллелить клеммы IND обеих плат. Для обработки датчиков прохода с двух створок.

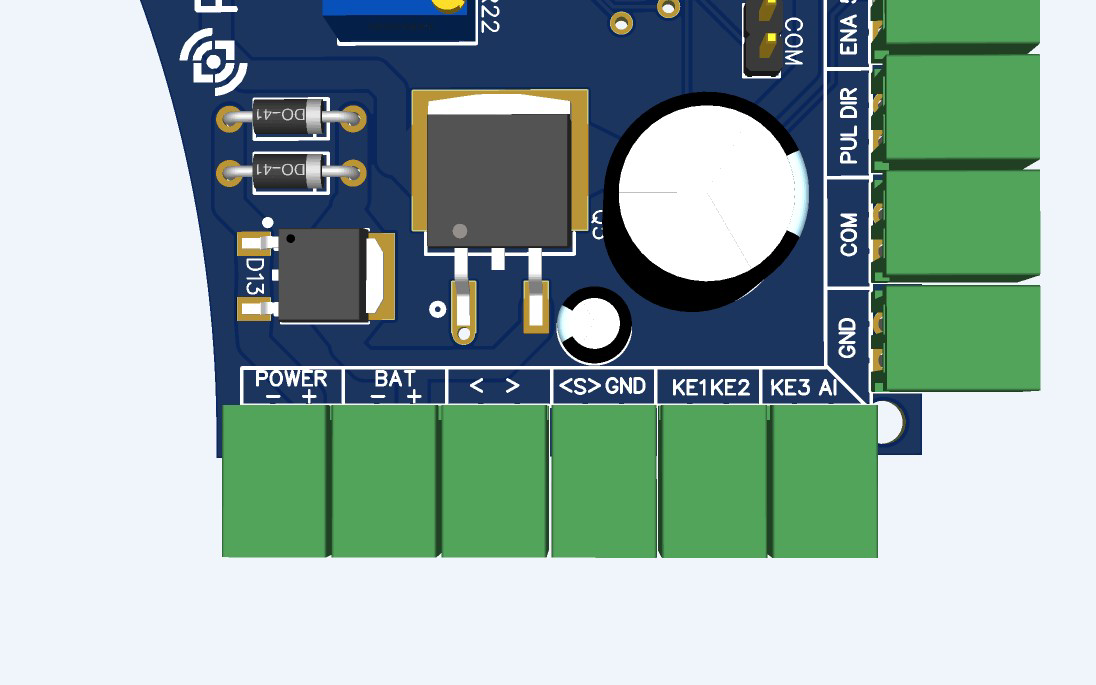

Общий вид платы управления
| POWER +- | подключение блока питания 12В 10А. Внимание: на блоке питания необходимо выкрутить регулировку напряжения на максимум! |
|---|---|
| BAT +- | подключение АКБ 12В |
| <> + GND | Подключение сигналов открытия с терминала |
| <S> | сигнал совершённого прохода (по умолчанию на выход подаётся GND). Если нужно коммутировать свой сигнал, то подключаем его к клемме COM и убираем джампер COM |
| KEY 1 , KEY 2 + GND | дублирующие сигналы открытия (идут напрямую в МК), желательно подключать через внешнее реле |
| KEY3, AL + GND | входящий сигнал тревоги (например с ОПС) |
Клеммы для подключение к плате управления
В двустворчатом турникете имеется только один режим работы.
Режим створчатого турникета (переключатель 2 и 3 в положении ON) - по сигналу открытия, дверцы турникета открываются в направлении прохода. После получения сигнала с датчика прохода турникет закрывается, если проход не совершён в течении 8 секунд, турникет закрывается автоматически.

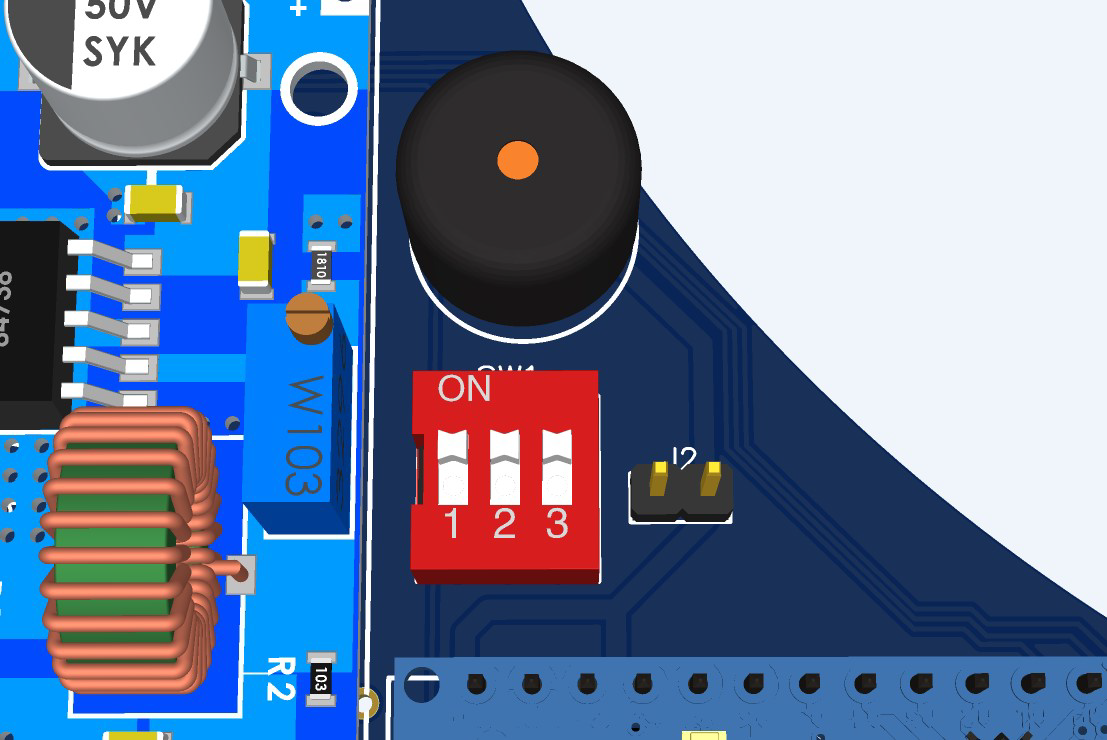

DIP переключатель режимов
| Вид турникета | турникет |
|---|---|
| Тип турникета | двустворчатый турникет из двух калиток |
| Антипаника | есть |
| Встроенный картоприёмник | нет |
| Встроенные считыватели | нет |
| Пульт управления | нет |
| Напряжение питания | DC12V 10А |
| Ширина перекрываемого прохода | 1550 мм |
| Ширина прохода | 950 мм |
| Рабочая температура | от 0°C до 35°C |
| Стыковка со СКУД | любые типы СКУД |
| Тип привода | шаговый мотор |
| Пропускная способность (разовый проход) | 20 человек в минуту |
| Пропускная способность (свободный проход) | 60 человек в минуту |
| Корпус | нержавеющая сталь, акрил |
| Габаритные размеры | 2 устройства по 320 x 320 x 1035 мм (без размеров дверцы) |
| Вес | 40 кг |
