руководство по подключению
скачать инструкцию по подключению в .pdf

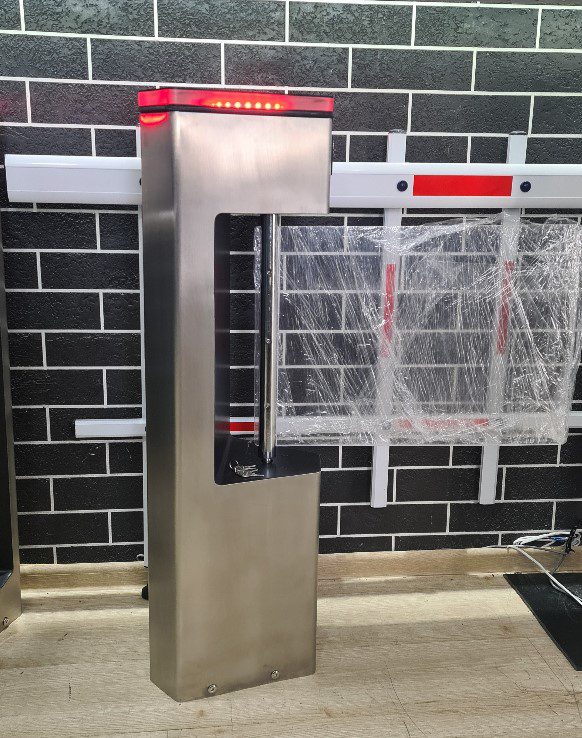

Створка калитки изготовлена из акрила, в случае повреждения он не разбивается на острые осколки, что снижает риск получения травм. Также акрил обладает высокой прочностью, он может выдерживать большую нагрузку и не ломается так легко, как стекло.
Полностью автоматическая антипаника самостоятельно открывает доступ для свободного прохода в случае срабатывания пожарной сигнализации или отключения электропитания.
Устройство прекрасно себя зарекомендовало для использования на объектах, имеющих интенсивный поток посетителей. Удобный функционал для монтажников и обслуживающих сотрудников предприятия.
Общий вид платы управления
| POWER +- | Подключение БП 12В 10А, На БП надо выкрутить регулировку напряжения на максимум! |
|---|---|
| BAT +- | Подключение АКБ 12В |
| <> + GND | Подключение сигналов открытия с терминала |
| <S> | Сигнал совершённого прохода (по умолчанию на выход подаётся GND). Если нужно коммутировать свой сигнал, то подключаем его к клемме COM и убираем джампер COM |
| KEY 1, KEY 2 + GND | дублирующие сигналы открытия (идут напрямую в МК), желательно подключать через внешнее реле. |
| KEY3, AL + GND | входящий сигнал тревоги (например с ОПС) |
Клеммы для подключение к плате управления
В калитке имеется только один режим работы.
Режим калитки (только переключатель 2 в положении ON) - по сигналу открытия, дверца калитки открывается в направлении прохода. После получения сигнала с датчика прохода калитка закрывается, если проход не совершён в течении 8 секунд, калитка закрывается автоматически.
DIP переключатель режимов
| Вид турникета | Турникет |
|---|---|
| Тип турникета | Калитка |
| Антипаника | есть |
| Встроенный картоприёмник | нет |
| Встроенные считыватели | нет |
| Пульт управления | нет |
| Напряжение питания | DC12V 10А |
| Ширина перекрываемого прохода | 750 мм |
| Ширина прохода | 450 мм |
| Рабочая температура | от 0°C до 35°C |
| Стыковка со СКУД | любые типы СКУД |
| Тип привода | шаговый мотор |
| Пропускная способность (разовый проход) | 20 человек в минуту |
| Пропускная способность (свободный проход) | 60 человек в минуту |
| Корпус | нержавеющая сталь, акрил |
| Габаритные размеры | 320 x 320 x 1035 мм |
| Вес | 20 кг |
