руководство по подключению
скачать инструкцию по подключению в .pdf

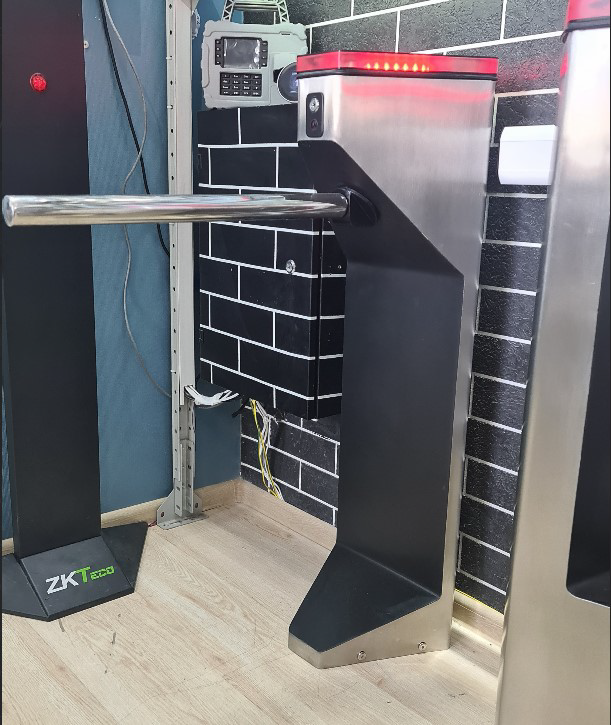

Устройство прекрасно себя зарекомендовало для использования на объектах, имеющих интенсивный поток посетителей. Удобный функционал для монтажников и обслуживающих сотрудников предприятия. Без труда помещается в небольших арках и ограниченных проемах.
Полностью энергонезависимое электронное цифровое устройство, которое не надо толкать, не происходит физического контакта с человеком, благодаря чему механизм практически не ломается. Долговечность обеспечивает уникальный механизм на основе зажимной шайбы вместо обычных стопорных кулачков и соленоидов (электромагнитов). Уникальный электромагнитный тормоз.
Общий вид платы управления
| POWER +- | Подключение БП 12В 10А, На БП надо выкрутить регулировку напряжения на максимум! |
|---|---|
| BAT +- | Подключение АКБ 12В |
| <> + GND | Подключение сигналов открытия с терминала |
| <S> | Сигнал совершённого прохода (по умолчанию на выход подаётся GND). Если нужно коммутировать свой сигнал, то подключаем его к клемме COM и убираем джампер COM |
| KEY 1, KEY 2 + GND | дублирующие сигналы открытия (идут напрямую в МК), желательно подключать через внешнее реле |
| KEY3, AL + GND | входящий сигнал тревоги (например с ОПС) |
Клеммы для подключение к плате управления
В турникете имеется два режима работы. Режим переключается на плате при помощи DIP-переключателя. Для выбора режима достаточно включить нужный режим и перезагрузить плату по питанию.
Первый режим (только переключатель 3 в положении ON) - по сигналу открытия, преграждаютщая планка турникета опускается в нижнее положение. После получения сигнала с датчика прохода турникет закрывается, если проход не совершён в течении 8 секунд, турникет закрывается автоматически.
Второй режим (только переключатель 1 в положении ON) - по сигналу открытия, турникет разблокируется. После получения сигнала с ИК датчика, турникет начнёт полный оборот в направлении прохода. В таком режиме максимальная пропускная способность.
DIP переключатель режимов
| Вид турникета | турникет |
|---|---|
| Тип турникета | Монопод |
| Антипаника | есть |
| Встроенный картоприёмник | нет |
| Встроенные считыватели | нет |
| Пульт управления | нет |
| Напряжение питания | DC12V 10А |
| Ширина перекрываемого прохода | 800 мм |
| Ширина прохода | 500 мм |
| Рабочая температура | от 0°C до 35°C |
| Стыковка со СКУД | любые типы СКУД |
| Тип привода | шаговый мотор |
| Пропускная способность (разовый проход) | 20 человек в минуту |
| Пропускная способность (свободный проход) | 60 человек в минуту |
| Корпус | нержавеющая сталь, акрил |
| Габаритные размеры | 320 x 320 x 1035 мм |
| Вес | 18 кг |
